Инструкция по сборке кресел, лавситов, диванов Fusion-A

Подробная инструкция по сборке кресел, лавситов, диванов Fusion-A (Sunny, Rich) производителя AFCI.

Инструкция по сборке кресел Fusion-A, лавситов Fusion-A, диванов Fusion-A, кресел Fusion Sunny, лавситов Fusion Sunny, диванов Fusion Sunny, кресел Fusion Rich, лавситов Fusion Rich, диванов Fusion Rich производителя AFCI.

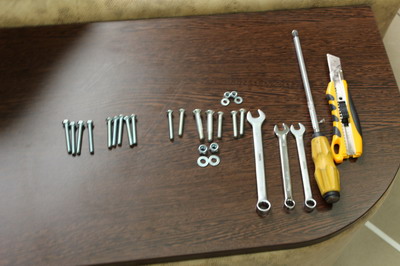

Для сборки Вам понадобится ключ на 10, ключ на 13, крестовая отвертка, нож. В комплекте поставки, кроме дивана, идет инструкция по сборке, гарантийный талон, образец ткани, поэтому, когда будете распаковывать диван не забудьте достать их с коробки.

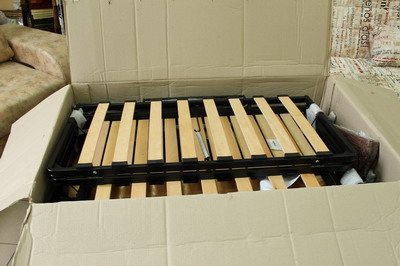

Диван приходит упакованный в картонную коробку.

С помощью ножа распакуйте коробку.

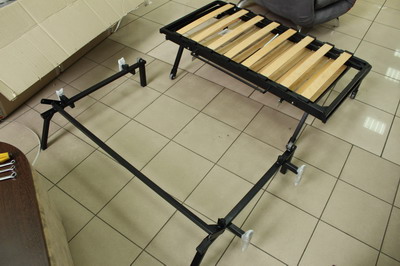

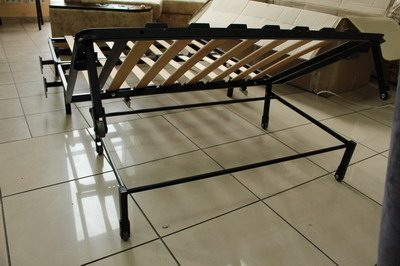

Для начала сборки Вам нужен металлический каркас с ламелями, который в основании имеет 4 колеса.

Его нужно совместить с металлическим каркасом, который в основании имеет ножки с резиновыми накладками.

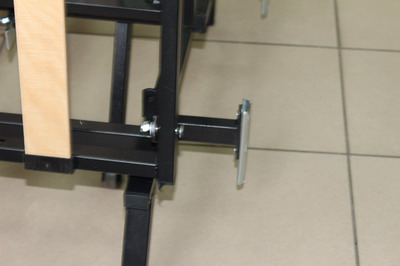

Соединяете два каркаса двумя болтами с неполной резьбой и гайкой на 13 мм.

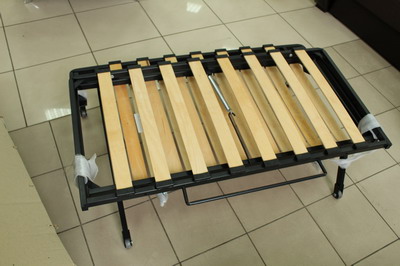

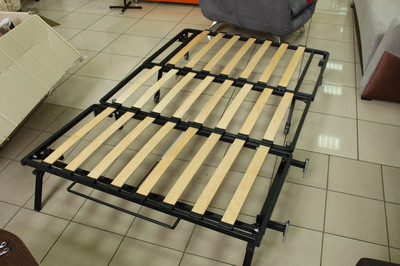

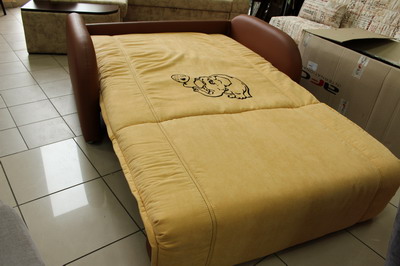

Когда Вы закрутите болты и разложите механизм у Вас должно получится готовое спальное место.

Затем приподнимаем переднюю часть каркаса и фиксируем ее.

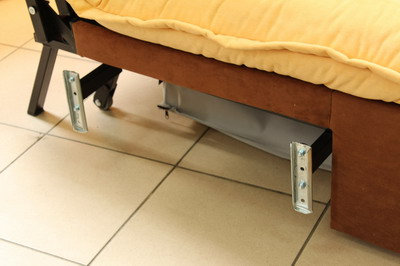

Берем рамку короба для белья и прикручиваем ее к ножкам каркаса.

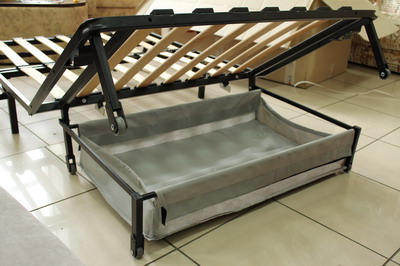

Одеваем непосредственно сам короб для белья, на рамку для белья и приглаживаем липучки.

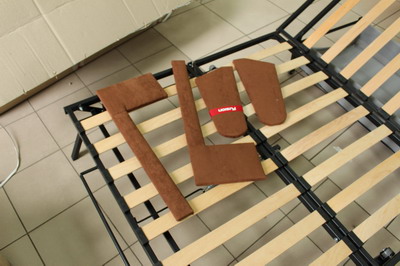

Распаковываем декоративные боковинки. Вид боковинок для Fusion-A и Fusion Rich/Sunny отличаются.

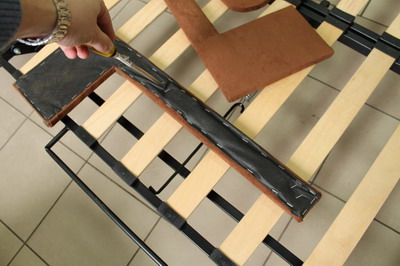

Места крепления в боковинках обозначены двумя металлическими скобами

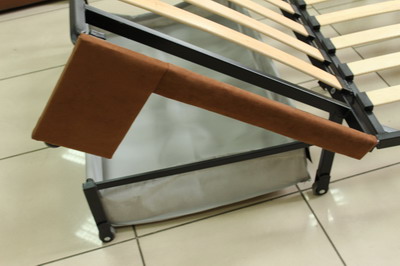

Прикручиваем боковушки с закругленными углами с помощью болтов, крестовой отверткой. Обратите внимание, что боковушка с логотипом должна находится с левой стороны дивана, если стоять лицом к дивану. Еще одна тонкость: боковушку нужно прикрутить так, чтобы когда Вы сложили диван закругленная часть смотрела вверх.

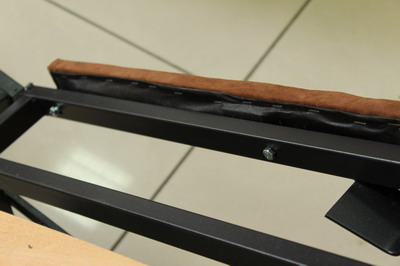

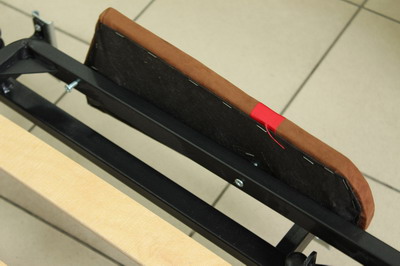

Прикручиваем нижние декоративные накладки при помощи болтов и ключа на 10 мм.

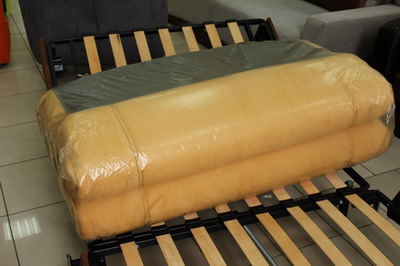

Достаем с коробки матрас и распечатываем.

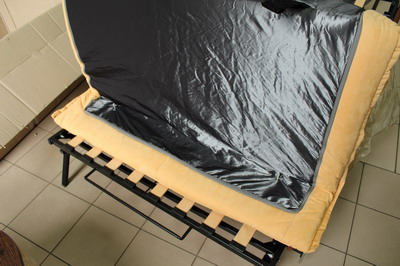

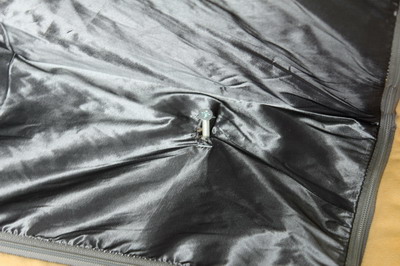

Переворачиваем матрас и в передней его части находим два (три) отверстия для крепления матраса к каркасу.

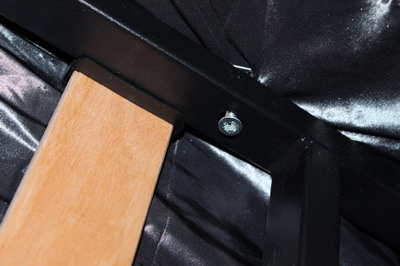

Прикручиваем матрас к передней части каркаса с помощью болтов и крестовой отвертки.

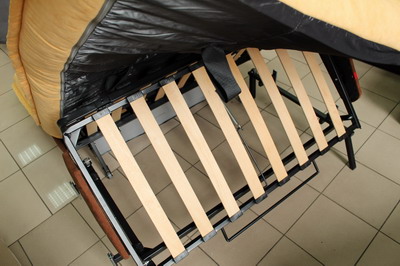

Пристегиваем липучками матрас к ламелям.

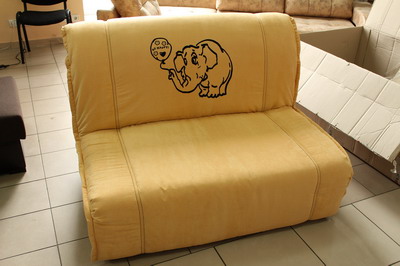

Складываем диван и смотрим на результат. Если где-то матрас не плотно прилегает к каркасу, то раскладываем диван и притягиваем сильнее.

Для моделей Fusion Rich, Sunny необходимо еще одеть подлокотники и заднюю стяжку.

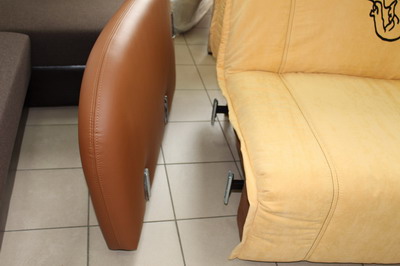

На боковых частях дивана имеются зацепы.

Такие же зацепы есть на подлокотниках

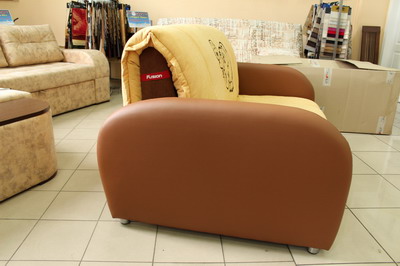

Вставляем подлокотники сверху в зацеп дивана

Одеваем заднюю стяжку, таким же образом, сверху вниз.

Проверяем полученный результат.
